图解二/三/四线制变送器工作原理

图解二/三/四线制变送器工作原理

两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,是工作原理和结构上的区别,而并非只指变送器的接线形式。

几线制的称谓是在两线制变送器诞生后才有的。这是电子放大器在仪表中广泛应用的结果,放大的本质就是一种能量转换过程,这就离不开供电。因此最先出现的是四线制的变送器。

即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。但目前,很多变送器采用二线制。

1、两线制变送器


E

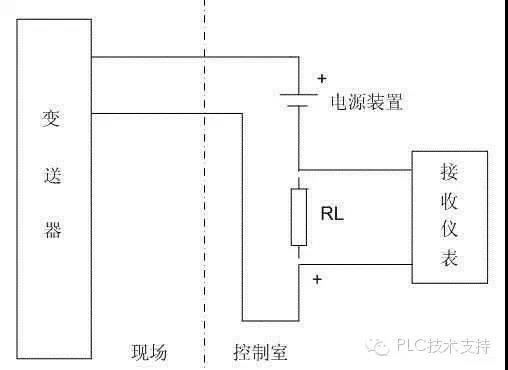

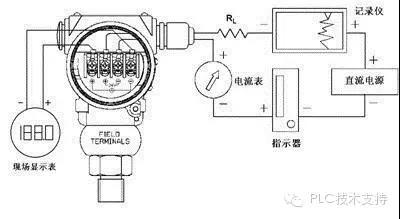

上图所示为两线制变送器接线示意图。

两线制变送器如上图所示,其供电为24VDC,输出信号为DC4~20mA,负载电阻为250Ω,24V电源的负线电位最低,它就是信号公共线。

2、四线制变送器

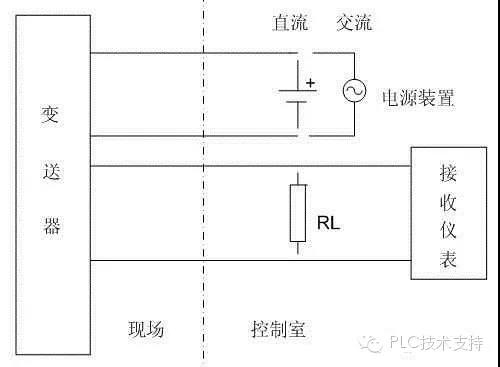

上图为四线制变送器接线示意图。

其供电大多为AC 220V,也有供电为DC 24V的。

输出信号有DC4~20mA,负载电阻为250Ω,或者输出DC0~10mA,负载电阻为0-1.5KΩ。

有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。

3、三线制变送器

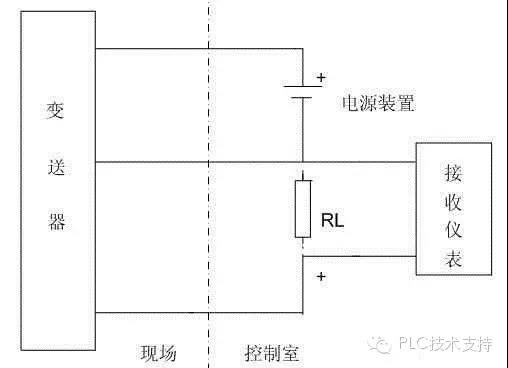

上图所示为三线制变送器接线示意图。

所谓三线制就是电源正端用一根线,信号输出正端用一根线,电源负端和信号负端共用一根线。

其供电大多为DC24V,输出信号有DC4~20mA,负载电阻为250Ω,或者输出DC0~10mA,负载电阻为0-1.5KΩ。

有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。
