概述:
2XZ型旋片式真空泵系双级高速直联旋片式真空泵,本泵是用来对密封容器抽除气体而获得真空的基本设备,它可以单独使用,亦可作为各类高真空系统的前级泵和预抽泵。
该系列泵具有低噪声、停泵不返油、启动容易等优点,泵上装有气镇阀,可抽除少量的可凝性蒸汽。本泵不能抽除含氧过高的,腐蚀性的,有爆炸性的或有毒的(防爆2XZF系列除外),以及含有颗粒尘埃的气体,也不能作压缩泵、输气泵使用。
该系列泵适用于工业部门、科研和高等院校使用,是各种真空作业系统不可缺少的基本设备。防爆系列适合实验室、化工厂、油库等各种易燃易爆等特殊场合。
该泵是一种容积泵,它借助于转子带动旋片在泵腔中连续运转,使泵腔被旋片分成两个不同区域的容积周期地扩大与缩小,使将气体吸进、压缩与排除,达到容器被抽真空。
该泵是由两个工作室前后串联同向等速旋转,被抽气体由前级泵泵腔抽入,经过压缩被排出或排入后级泵腔,再经过压缩,推开排气阀片,排出泵腔,通过减雾器(排气筒)排出泵外,从而获得真空。见图(一)所示。

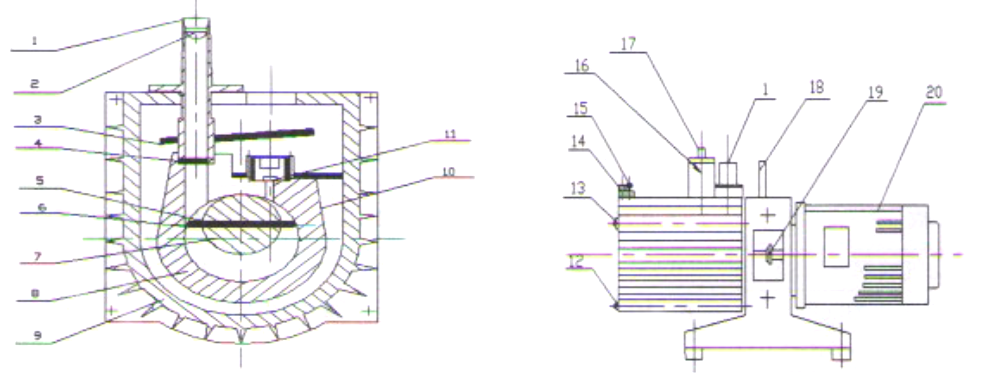

图(一)
1. 进气管 2.滤网 3.挡油板 4.进气管O圈 5.旋片弹簧 6.旋片 7.转子 8.定子 9.油箱 10.真空泵油 11.排气阀片 12.放油螺塞 13.油标 14.加油螺塞 15.气镇阀 16.减雾器 17.排气口 18.手柄 19.联轴器 20.电机
对泵腔润滑的供油方式有自吸式进油图(二)装置供油。泵在100Kpa-6Kpa的进气中压力下的连续运转时间不得超过3分钟。泵的排气口有油雾排出,如条件允许,请用户在排气管口接上真空胶管把雾气引向室外。自吸式进油结构如图(二)所示。

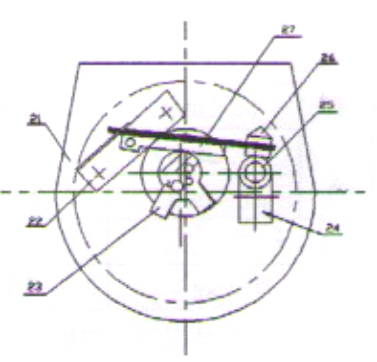

图(二)自吸进油
21.低级泵盖 22.止回阀杆座 23.叶轮 24.进油嘴压板 25.进油嘴 26.止回阀头 27.止回阀杆
2XZ系列旋片真空泵性能参数表:
型号
参数 |
2XZ-0.25 |
2XZ-0.5 |
2XZ-1 |
2XZ-2 |
2XZ-4 |
抽气速率(L/S) |
0.25 |
0.5 |
1 |
2 |
4 |
极限压力(pa) |
6*10-1 |
6*10-2 |
转速(r/min) |
1400 |
工作电压(V) |
220 |
220/380 |
电机功率(Kw) |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
进气口外径(mm) |
15 |
G3/8 20 |
G3/4 30 |
/ |
KF-16 |
KF-25 |
用油量(L) |
0.40 |
0.50 |
0.70 |
1.0 |
1.2 |
泵油温升(℃) |
≯40 |
≯45 |
外形尺寸 |
长(mm) |
400 |
440 |
460 |
480 |
520 |
宽(mm) |
125 |
140 |
140 |
140 |
172/140 |
高(mm) |
240 |
240 |
240 |
250 |
250 |
噪音LwdB(A) |
62 |
64 |
64 |
66 |
质量(kg) |
13 |
15 |
16 |
18 |
20 |
注:1.在正常情况下,泵的几何抽速为等于名义抽速的1~1.2倍。
2. 在正常情况下,泵的最高工作温度是最高环境温度与泵自身最高温升的和。
3. 型号上带有"B",表示该泵为抽速强制进油型,不带"B",表示自吸进油型 |
